熱風爐是按“蓄熱”原理工作的。主要是向爐內提供熱風。原來高爐煉鐵時，需向高爐內部鼓入大量的助燃空氣，以促進爐內煉鐵反應的進行。而高爐內部溫度很高，鼓入常溫空氣會導致高爐內部溫度急劇下降，不利于煉鐵反應的進行，因此需要鼓入高溫的空氣。

　　熱風爐的作用就是將鼓風加熱到要求的溫度，持續不斷地為高爐提供1000℃以上的高溫?zé)犸L(fēng)，目前先進的現代熱風爐風溫可以達到1300℃，從而燃燒焦炭以把鐵礦石還原成鐵水。

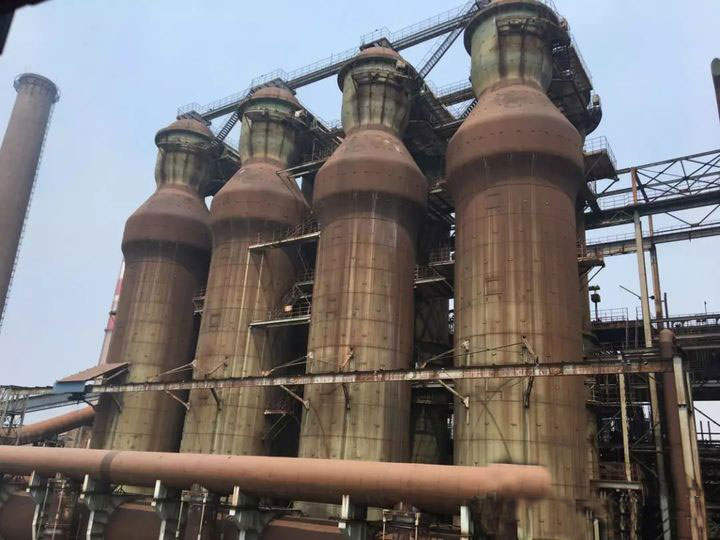

　　熱風爐是給高爐提供熱風的關鍵設備，它的工作狀況直接影響風溫的高低和穩定與否，是高爐系統能否穩定順行的重要基礎之一。今天聊一聊和煉鐵高爐密切相關的設備——熱風爐，一般一座高爐配3-4座熱風爐，監測時需要重點關注哪些區域呢?

　　工程師經過現場交流與勘察，發現隨著熱風爐內拱頂和熱風管道長時間工作，熱風爐內拱頂和熱風管道表面耐火材料會出現變薄和脫落問題，尤其是在熱風管道中的支管和總管交匯處，如果不能及時發現，會造成重大安全隱患，嚴重影響整個工藝的穩定運行。

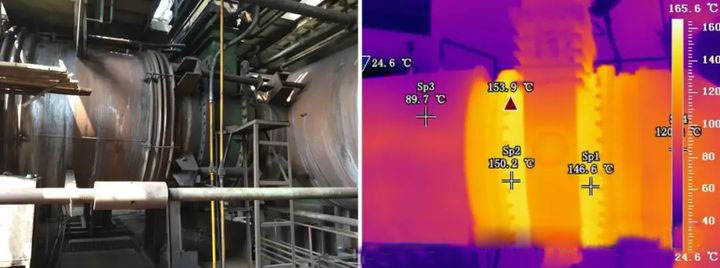

監測熱風管和總管的交匯處


　　熱風爐拱頂以及熱風管道，因其處于高壓密閉和連續生產的特性，所采用的預防措施除了在熱風爐工藝操作參數上予以調整外，主要是通過人工點檢的方式。但熱風爐高溫段位置較高、區域面積大，人工點檢監測范圍有限，且存在監測不連續、工作量大等問題,不能滿足熱風系統實時監測的需要。

　　此時，一套在線熱像監測系統將發揮重要價值，以非接觸的測溫方式，實現全天候24小時實時掌握熱風爐拱頂和熱風管道的溫度變化趨勢，并以熱圖像直觀可視化呈現，及時發現異常現象，保證整個熱風爐系統的安全運行。

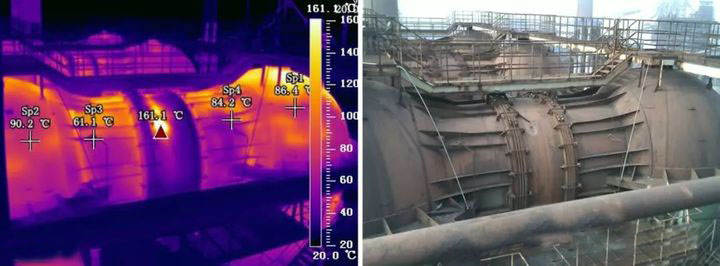

　在線熱像系統監測熱風爐拱頂


　　紅外熱像儀為什么能檢測熱風爐爐襯缺陷?

　　有耐火材料出現裂縫、脫落、局部減薄等缺陷，會把局部耐高溫材料內部的高溫傳遞給爐壁，從而使熱風爐爐皮的表面溫度場分布不均勻。紅外熱像儀可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。


　　使用熱像儀監測熱風爐有什么好處?

　　1、全天候監控：利用紅外熱像監控系統通過遠端控制，無需看管而實現全天候運行。

　　2、實時顯示：實時顯示全輻射紅外熱圖，值班人員可實時查看整個監測區域任意點或區域位的實時溫度情況。

　　3、自動報警：當監測到溫度異常時生成報警信息，以短信或聲光形式，通知值班人員查看現場情況，及時作出相應處理。

　　4、自定義報警閾值和等級：系統可內定義4個不同報警閥值和等級，協助工作人員對隱患發生的緊急程度、發展勢態和可能造成的危害程度作出準確評估，提升處理的有效性。

　　5、報警存儲：觸發報警后，800在線系統軟件后臺會抓拍發生過程中的圖像文件并生成日志，方便后期查找調用。

　　現場可能會遇到哪些問題?

　　1熱風爐的爐襯在生產中容易被燒壞，但因爐子是封閉的，燒損位置不易發現。可以使用Ti系列紅外熱像儀對熱風爐進行紅外檢測，一般分為兩個部分，一個是爐身，另一個是爐頂，并注意檢測球頂與柱體交接部位。診斷將會變的非常簡單，拍攝的熱圖中高溫過熱部位即對應耐火內襯的缺陷。


　　如何才能拍攝清晰的熱像圖?

　　要得到一幅清晰的紅外熱圖，我們建議：

　　1對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

　　2拍攝時注意觀察周?chē)袩o(wú)其他熱源，特別對于表面較光亮的設備，其外殼較易反射周?chē)鸁嵩矗斐蓹z測干擾，在拍攝時若周?chē)袩嵩矗?qǐng)改變拍攝角度。

　　3先使用自動模式測量反應器的溫度范圍;然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍(各款儀器最小溫度范圍不同)。
