在工廠輸配電系統中，有大量觸頭、開關、套管夾等，常常由于接觸不良、腐蝕或內部異常等各種原因，出現異常過熱點，嚴重影響安全供電。

　　使用熱像儀可以準確地檢測出過熱點，及時排除隱患，確保供電安全。來看在某工廠檢測的實際案例。

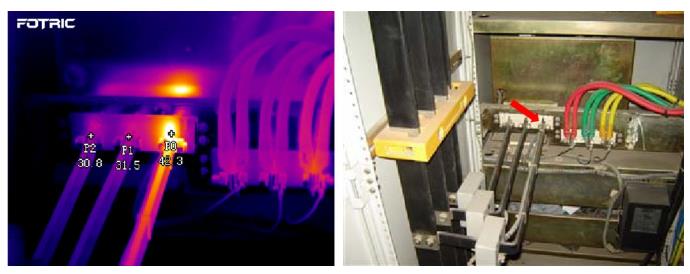

　　1、“一般缺陷”實際案例“一般缺陷”，其溫升范圍在10～20℃之間，上圖P0接頭處溫度，與相同運行條件下的P1、P2接頭相比，該接頭有一定的溫升，用熱像儀測量僅有輕微的熱像特征，此種情況應引起注意，檢查是否系負荷電流超標引起，并加強跟蹤，防止缺陷度的加深。

　　此外需留意，雖然相對溫差較小，但要注意查看負載狀況，如果是在低負荷率情況下，就意味著負荷率一旦升高，設備的電氣接頭缺陷處的溫度將會急劇升高。

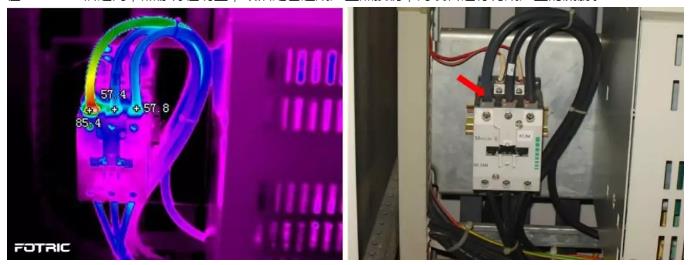

　　2、“嚴重缺陷”實際案例“嚴重缺陷”，其發熱點溫升范圍在 20～40℃之間，或?qū)嶋H溫度在 60～80℃之間，或設備相間溫差范圍在1.5～2.0 倍之間，熱像特征明顯，缺陷處已造成嚴重?zé)釗p傷，對設備運行構成嚴重的威脅。

　　此類熱缺陷，在確認過負載狀況之后，應當給予長期監測，避免熱缺陷進一步惡化。生產條件允許時或必要時應當及時調整，避免造成重大的經濟損失。

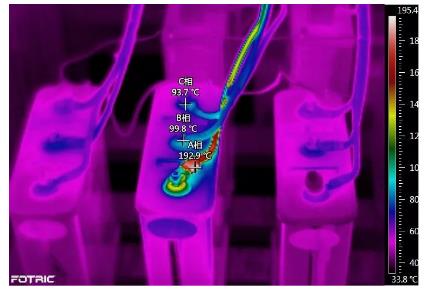

　　3、“危急缺陷”實際案例“危急缺陷”，其發熱點溫升超過60℃，或者最高溫度已超過國標 GB763-90 所規定的該材料最高允許值。上圖電容接頭A相溫度比C相高出99.2℃，已是“危急缺陷”

　　經細查實際是A相接頭老化導致接觸不良，阻值升高而出現了異常高溫。此類缺陷熱像圖非常清晰，該種缺陷隨時可能造成突發性事故，應立即退出運行，進行徹底檢修。

　　以上案例所測都是設備外部缺陷，如果是檢測內部缺陷該怎么辦呢?

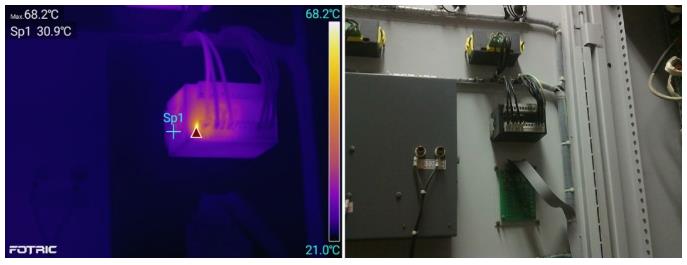

　　這是一個開關盒，熱像儀測出高溫點(紅三角處)達68.2℃，而盒體的正常溫度只有30.9℃，表明存在異常。高溫點位置在A接頭附近，假如是接頭異常導致，那么接頭那根線將會呈現溫度遞減的現象，而圖中并非如此，且最高溫并未與A接頭完全重合，由此判斷，可能是內部問題。

　　打開開關盒，內部溫度已經85.2℃，通過熱傳導傳遞到開關盒表面，所以用熱像儀檢測到68.2℃的高溫。

　　檢測電氣設備缺陷，推薦使用FOTRIC 360系列熱像儀，為什么呢?

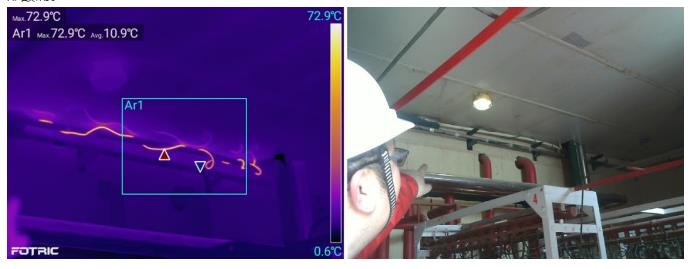

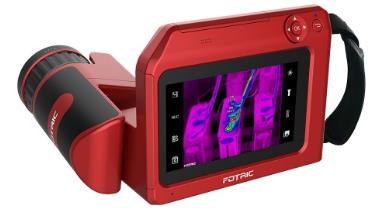

　　1、FOTRIC 360系列熱像儀，配置180°上下旋轉鏡頭，檢測高處的目標更加方便，只需輕輕往上轉動鏡頭，不用像傳統的手持熱像儀一直舉高、工程師一直抬頭才能看到屏幕，避免長時間檢測帶來的頸部、手部酸痛。

　　檢測配電柜內低處的線路時，也會更加安全，只需轉動鏡頭往下看，就可以輕松地在顯示屏上看到被測物的熱像圖，防止現場工程師身體前傾，保證安全的測試距離。

　　2、“本機即時分析熱像圖”功能，有些緊急的故障，工程師在現場就能進行診斷分析，可在拍攝前、拍攝畫面凍結時、以及熱像圖保存后再調出三種狀態下，直接添加點、線、框來獲取溫度數據，或設置發射率、溫寬、調色板等，進行多維度的分析。

　　配置的5.5英寸超高清OLED顯示屏，全觸屏操作，就像使用Ipad一樣簡單方便。

　　3、在夏天和冬天檢測某電氣接頭，都測出60℃，那么所反映出的設備狀況一樣嗎?當然不是，因為環境溫度不同，夏天為32℃，而冬天是-5℃。通過FOTRIC 360系列的“全屏溫升計算功能”，可以自動得出，該電氣接頭在夏天溫升為28℃，冬天的溫升為65℃，說明冬天存在故障隱患。

　　“全屏溫升自動計算功能”，便是幫助設備維護人員自動計算溫升，消除環境溫度變化帶來的干擾，反映設備真實的狀態。

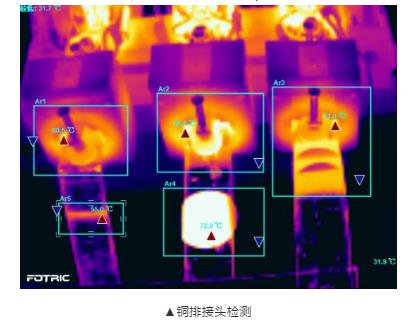

　　4、工程師在現場診斷分析時，可以直接使用FOTRIC 360系列“相間溫差計算功能”，快捷地計算出任意兩個測量區域的溫度差值，比如A相與B相的溫度差值，為故障診斷提供科學的數據分析;對于同類設備可以采用相間溫差計算方式進行橫向比較，幫助工程師提高診斷的準確性。
